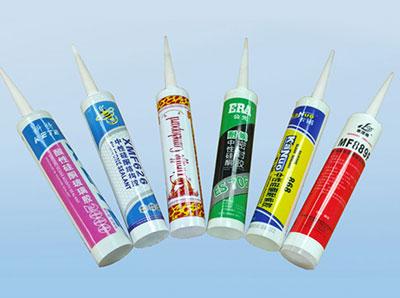

Разливочная машина с краскосмесителем широко используется для розлива герметика пропорционально смешанного с пигментом. Данное оборудование предназначено для розлива силиконовых герметиков, силам-модифицированных герметиков и т.д.
Описание
Данная поршневая разливочная машина сочетает в себе функции автоматической подачи туб, автоматической подачи плунжеров, добавления пигментной пасты и розлива смеси, вставки плунжера и печати кода. Оборудование позволяет смешивать пигментную пасту с основным материалом и осуществлять розлив готовой смеси. Производительность машины составляет 35 туб в минуту. Все процессы автоматизированы, что позволяет снизить трудовые затраты, а также увеличить рабочую эффективность.
Технические параметры
Пропорция пигментной пасты
Минимальный коэффициент объема 1%
Скорость розлива
30-40 туб/мин.
Точность заполнения
±1г/300мл
Объем розлива
200мл-320мл (для увеличения производительности возможен индивидуальный подбор)
Общая мощность
18кВт
Давление воздуха
0.7МПа
Расход воздуха
120л/мин
Рабочее давление гидравлической системы
12Мпа
Гидравлический режим охлаждения
Водяное охлаждение, воздушное охлаждение
Размер оборудования (Д x Ш x В)
2600x1200x2320мм
Вес
1.5T
Примечание: Мы можем подобрать оборудование в соответствии со стандартами напряжения и частоты в регионе заказчика.
Структура

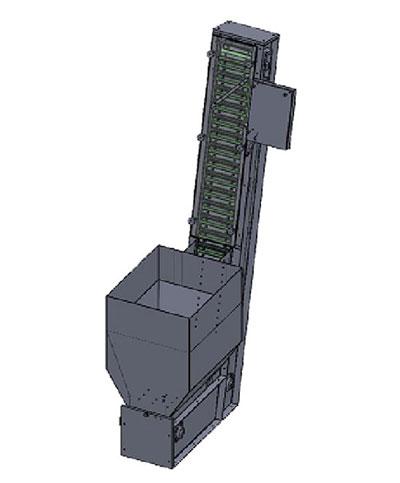

Транспортировка пустых туб и плунжеров

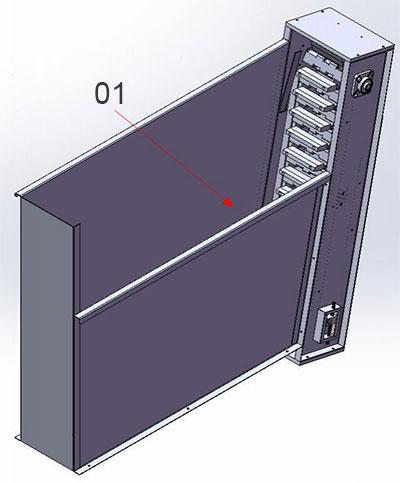

01: Загрузочный бункер для пустых туб

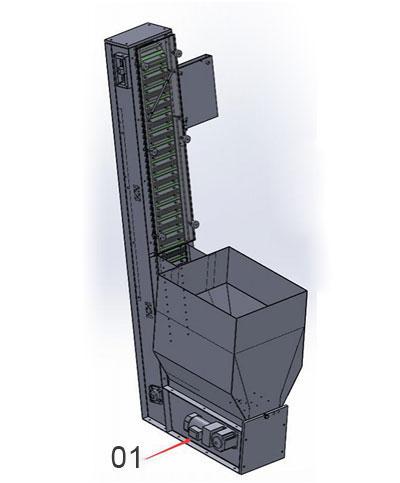

01: Двигатель
01: Двигатель

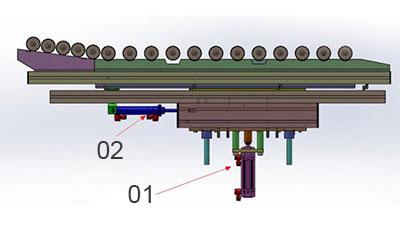

Конвейерный механизм
01: привод A
02: привод B

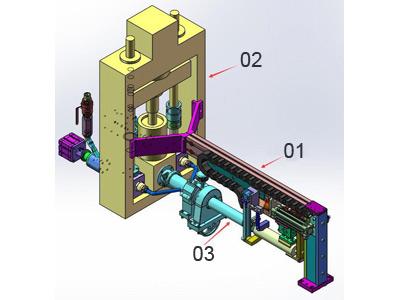

Автоматическое заполнение с пропорциональным смешиванием и автоматическая резка
01: привод A
02: привод B
03: Механизм смешивания

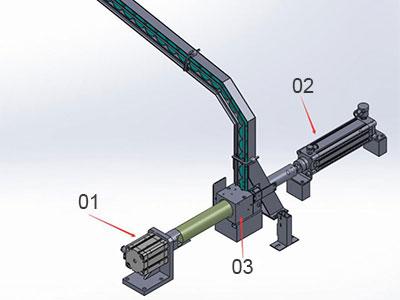

Автоматическая вставка плунжера
01: привод цилиндра A
02: привод цилиндра B
03: форма

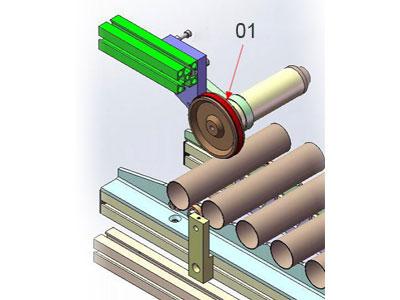

Автоматическая роторная печать кода
01: Вращательный механизм
Регулировка объема заполнения представлена в ручном и автоматическом режиме на выбор.
